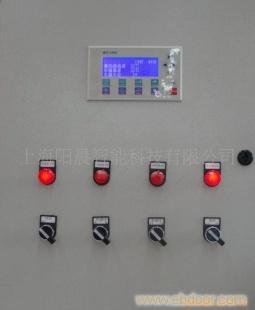

太阳能热水工程控制柜

   太阳能热水工程控制柜它不仅具备水位设置、水温设置、自动上水、手动加热、水位水温显示、温控防冻、定时供水，温差循环等实用功能，而且具备防干烧、漏电保护等保护功能，独有管道循环功能，可对太阳能热水工程进行自动控制。
1、贮水箱水温、水位显示，集热器水温显示，管道温度显示。
2、贮水箱自动补水。
3、温差控制集热循环。控制温度差为10℃
4、定时温控辅助加热。控制温度在30~80℃任意设定。
5、温控防冻。控制起始温度为4℃，停止温度为8℃。
6、定时供水。

■可操作部分：　
　　水位设置：水位设定范围2～4档。
　　温控上水：在用户设定了水箱控制温度后，当贮水箱内的温度比控制设定温度高10℃以上时，自动启动上水；水箱内的温度低于设定温度或水满时停止上水。
　　控制温度设置范围30-80℃，控制器初始值为50℃。
　　定时上水：控制器可按设定的时间，自动启动上水，水位达到上限液位时，停止上水。
　　手动上水：按动进水开关开始上水，到设定水位自动停水，在上水状态时再次按动可立即停止上水。
　　定时加热 ：用户可任意设定定时加热时间，到设定时间时，若水箱内的温度小于控制温度，控制器自动启动辅助加热；到设定温度时，停止加热
　　水温设置：水温设置范围为30℃～80℃。
　　即时加热：可随时启动电加热，再次按动可关闭电加热。
　　手动加热：当控制柜出现故障不能自动启动电加热时，可按动手动加热开关，启动加热功能。平时此开关应处于关闭状态。
　　供水控制：用户可设定供水延时时间，设定范围是00-99分钟。控制器初始值为99分钟。一天可设置4次供水时间

■全自动部分： 　 　
    水温显示：水温显示范围为0～99℃。
    水位显示：自上而下显示1～4级水位，无水时1级水位指示灯闪烁。
    防干烧：无水情况下自动停止加热。
　　循环控制：集热器温度比贮水箱温度高10℃以上时，开始启动循环；集热器温度下降至低于贮水箱温度4℃时，停止循
环。
　　防冻控制：当防冻点温度小于5℃时，防冻输出启动；当防冻点温度大于8℃时，停止输出。
    漏电保护：在电源进线中设置了漏电保护断路器，当相线对地出现漏电电流时电源自动切断。
    自动上水：无论在何种控制状态，当水位低于1/4时，控制器会自动启动上水
